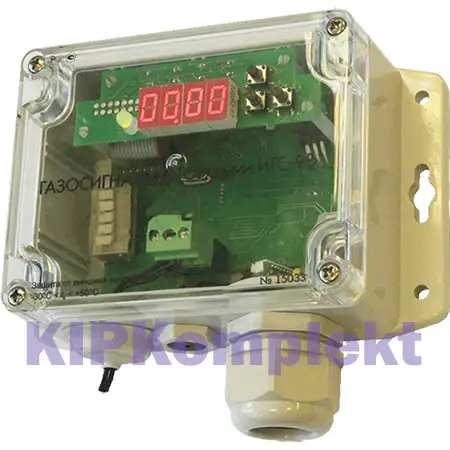

Краткая техническая характеристика газоанализатора/газосигнализатора/сигнализатора
Сапфир-СВ (серия ИГС-98) исполнение 011
стационарный газосигнализатор диоксида серы
для непрерывного автоматического измерения концентрации диоксида серы SO2, порог срабатывания по умолчанию 10 мг/м3, под заказ выпускаются 2х пороговые газосигнализаторы с настройкой порогов по требованию заказчика
Отбор: диффузионный
Количество контролируемых газов и канальность: 1
Тип сенсора: электрохимический
Газы:
диоксид серы,
Пыле-влагозащита: IP65
Взрывозащита: не предусмотрена
Выходные сигналы: 3 мини-реле (порог1, порог2, неисправность), токовый выход 4 - 20 мА, силовые реле (под заказ)
Индикация: звуковая, световая, цифровая
Единицы измерения: мг/м3
Рабочий диапазон температур: от -30°С до 50°С
Питание: 24 В, с адаптером питания 220 В
Габариты: 145х125х55 мм
Масса: 0,45 кг
Гарантийный срок: 1 год
Межповерочный интервал: 1 год

>>>Опросный лист

Печать




Возможные аналоги газосигнализатора Сапфир-СВ исп. 011 (серии ИГС-98):



Сапфир-СВ серии ИГС-98 исполнение 011

стационарный газосигнализатор на диоксид серы SО2

Сапфир-СВ серии ИГС-98 исполнение 011 стационарный газосигнализатор на диоксид серы SO2



Газоанализаторы Сапфир-СВ серии ИГС-98 на диоксид серы исполнение 011

Цена без НДС, руб.

Цена с НДС, руб.

Сапфир-СВ стационарный газосигнализатор на диоксид серы (SО2) с электрохимическим сенсором, с цифровой индикацией, исполнение -30…+50 °С, в одном корпусе, ФГИМ413415001-300-022-011-07 17600
20768

Посмотреть все ценыВсе цены

Назначение газосигнализатора Сапфир-СВ

Газоанализатор стационарный Сапфир-СВ предназначен для непрерывного автоматического измерения концентрации диоксида серы (SО2) и выдачи светового и звукового сигналов при достижении порогового уровня концентрации, а также выдачи сигналов управления внешними устройствами путем включения реле (при заказе выносного блока силовых реле). Газосигнализатор Сапфир-СВ имеет индикацию концентраций газов на цифровом светодиодном индикаторе.



Область применения газоанализатора Сапфир-СВ - атмосфера рабочей зоны, где возможно превышение концентрации диоксида серы (SO2).



Технические характеристики газосигнализатора Сапфир-СВ серии ИГС исполнение 011

Характеристики Сапфир-СВ

Значения

Диапазон измерения диоксида серы (SO2) 0 - 32 мг/м3

Пороги срабатывания

порог 1 - 10 мг/м3, порог 2 - 10 мг/м3

(возможна установка параметров порогов сигнализатора по требованию заказчика)

Относительная погрешность измерения в нормальных условиях (н.у.) 25 %
Чувствительность газосигнализатора Сапфир-СВ 1,0 мг/м3
Тип сенсора газосигнализатора Сапфир-СВ электрохимический
Время срабатывания сигнализации Т (0,9) при нормальных условиях без пробоотборного зонда, не более 80 с

Индикация

световая, звуковая, цифровая

Выходные сигналы

токовый выход 4-20 мА

3 мини-реле

силовые реле (под заказ)

Степень пылевлагозащиты газосигнализатора Сапфир-СВ IP65
Электрическое питание 24 В, с адаптером питания - 220 В

Потребляемая мощность (при питании 24 В):

до 1,5 Вт

Габаритные размеры газосигнализатора Сапфир-СВ, мм

145х125х55

Масса газосигнализатора, кг 0,45

Срок службы сенсорного модуля, не менее, лет

3

Межповерочный интервал

1 год
Гарантийный срок эксплуатации газоанализатора Сапфир-СВ 1 год
Условия эксплуатации газосигнализатора Сапфир-СВ исп. 011

Температура окружающей среды

от -30°С до +50°С

Атмосферное давление от 84 до 120 кПа
Относительная влажность воздуха от  30 до 95%



Устройство и принцип работы газосигнализатора Сапфир-СВ исполнение 011

Конструктивно газосигнализатор Сапфир-СВ исп. 011 выполнен в корпусе из поликарбоната с прозрачной крышкой.

На корпусе газосигнализатора имеются: гермоввод для кабеля электропитания и выходного сигнала, излучатель звука, фланцы с отверстиями для крепления.

В корпусе газосигнализатора размещены: основная печатная плата и плата индикации и управления.

Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.

Газочувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал и выводит информацию на встроенный цифровой индикатор или на внешнее устройство контроля в виде аналогового токового сигнала 4-20 мА. Помимо цифровой индикации газосигнализатор Сапфир-СВ имеет световую и звуковую сигнализацию.

Газосигнализатор Сапфир-СВ исп. 011 имеет три выходных управляющих сигнала мини-реле: Порог1, Порог2 и Неисправность.

На основной печатной плате Порог1 имеет маркировку ALARM1, Порог2 - ALARM2, Неисправность - ALARM0. Нагрузка не более 100мА на каждом контакте.

В случае превышения концентрацией газа установленного Порога 1 светодиод меняет цвет на красный и начинает мигать, одновременно подается прерывистый звуковой сигнал и появляется напряжение на контакте ALARM 1.

Если порогов два, то при превышении Порога 2 частота световой и звуковой сигнализации увеличивается и появляется напряжение на контакте ALARM 2.

При снижении концентрации газа ниже Порога 1 и Порога 2 (или повышении выше Порога 1 для кислорода) отключается сигнализация и пропадает напряжение на контактах ALARM 1 и ALARM 2.

Если газосигнализатор исправен, то выход Неисправность выдает сигнал (напряжение 24В). В случае неисправности газосигнализатора или отсутствия питания светодиод меняет свой цвет на оранжевый, при этом на индикаторе появляется надпись «FOUL» (ошибка), на выходе Неисправность отсутствует сигнал (напряжение становится равным нулю).

При необходимости подключения внешних силовых устройств, при срабатывании сигнализации, когда недостаточно 24В при токе 100мА, используется блок внешних силовых реле.



Принцип действия схемы контроля концентраций токсичных газов газосигнализатора Сапфир-СВ основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации диоксида серы в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.

Цифровая трёхразрядная матрица газоанализатора Сапфир-СВ показывает концентрацию диоксида серы SО2 в мг/м3.

При достижении концентрации контролируемого газа величины установленного порога включаются прерывистая световая (красный светодиод) и звуковая (сирена) сигнализации, а также срабатывают управляющие мини-реле.

Питание газосигнализатора Сапфир-СВ осуществляется от внешнего источника постоянного тока, обеспечивающего непрерывную работу прибора в течение длительного времени, или от сети 220 В (дополнительно необходимо приобрести блок питания или сетевой адаптер). Блок питания НЕ ВХОДИТ в комплект поставки газосигнализатора Сапфир-СВ.

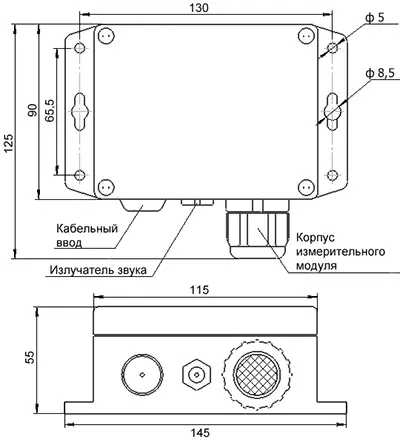

Габаритный чертеж стационарного газосигнализатора Сапфир-СВ серии ИГС-98

Стационарный газосигнализатор Сапфир-СВ серии ИГС-98 на диоксид серы



Высота установки датчика Сапфир-СВ

Высота установки газоанализатора Сапфир-СВ зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики надо ставить вблизи потолка. Для газов, имеющих плотность близкую к воздуху, место расположения может быть любое. Для токсичных газов датчики располагают на уровне дыхания человека: для сидящего –150 ± 20 см, для идущего по проходу – 180 ± 20 см.

Газоанализаторы Сапфир-СВ исп. 011 соединяются с внешним контроллером или другой системой автоматики с помощью кабеля любого типа сечением проводов 0,2-2,5 мм2 (при поставке - кабель МКШ 3-0,35 мм2), позволяющего закрепление в клеммных колодках и проход через гермоввод прибора. Соединение должно производиться в строгом соответствии номерами в разъеме. Для подсоединения кабеля к прибору необходимо снять крышку корпуса, отвернув 4 винта, пропустить конец кабеля с зачищенными проводами через кабельный ввод и закрепить провода в клеммной колодке на плате прибора. Прокладку кабеля следует вести по возможности на удалении от сетевых проводов и силовых кабелей.



Комплект поставки газоанализатора Сапфир-СВ

1. Газосигнализатор Сапфир-СВ
2. Паспорт
3. Руководство по эксплуатации (на партию)
4. Методика поверки (на партию)
Дополнительно, по спец. заказу поставляются:
5. Блок питания 0,25 А для питания газосигнализатора от сети 220 В

Блок питания для сапфир-св серии игс-98

6. Блок питания 0,6 А на DIN-рейку



Блок питания для газосигнализатора Сапфир-СВ

7. Выносной блок силового реле на DIN-рейку и соединительные кабели.



Характеристики нагрузки блока реле - 24 В, 5А

Выносные силовые реле для газосигнализатора на диоксид серы Сапфир-СВ

8. Корпус для монтажа с DIN-рейкой (на 4 модуля).



Степень пылевлагозащиты: IP67.



- блок реле - 1 модуль,

- блок питания 1 модуль.

Корпус монтажны на 4 модуля для газосигнализатора Сапфир-СВ





Возможные аналоги газосигнализатора Сапфир-СВ исп. 011 (серии ИГС-98):



Скачать опросный лист



Скачать руководство по эксплуатации


Цены актуальны на 15.12.18 г.

Прайс-лист:

Газоанализаторы Сапфир-СВ серии ИГС-98 на диоксид серы исполнение 011Цена без НДС, руб.Цена с НДС, руб.
Сапфир-СВ стационарный газосигнализатор на диоксид серы (SО2) с электрохимическим сенсором, с цифровой индикацией, исполнение -30…+50 °С, в одном корпусе, ФГИМ413415001-300-022-011-07 1760020768
Дополнительное оснащениеЦена без НДС, руб.Цена с НДС, руб.
Блок питания 0,25А 24В для питания газосигнализатора от сети 220 В для Сапфир-СВ9001062
Блок питания 0,6А 24В на DIN-рейке для Сапфир-СВ11001298
Выносной блок силового реле для газосигнализатора Сапфир-СВ15001770
Корпус для монтажа (до 4 модулей) для Сапфир-СВ15001770
ЗИП к приборуЦена без НДС, руб.Цена с НДС, руб.





Описание прибора Газоанализаторы Сапфир-СВ серии ИГС-98 на диоксид серы исполнение 011 на KIPKomplekt.RU



Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz@kipkomplekt.ru или на факс (347) 246-43-34 с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "Деловые линии" и "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "Даймекс" или "PONY EXPRESS".

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.
