Краткая техническая характеристика газоанализатора/газосигнализатора/сигнализатора
ЭССА исполнение МБ
моноблочный стационарный газоанализатор
для измерения содержания оксида углерода (СО) и метана (СН4) в воздухе рабочей зоны, сигнализации о двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2), управления исполнительными устройствами
Отбор: диффузионный
Минимальная канальность и количество контролируемых газов: 1
Максимальная канальность: 3
Максимальное количество контролируемых газов: 2
Тип сенсора: электрохимический, термохимический
Газы:
оксид углерода, метан,
Пыле-влагозащита: IP40 (блок индикации и сигнализации), IP54 (датчик)
Взрывозащита: не предусмотрена
Выходные сигналы: "сухие" контакты реле по каждому из 2х порогов
Индикация: световая, звуковая
Единицы измерения: СО в мг/м3, СН4 в % об
Рабочий диапазон температур: от 0°С до 45°С
Питание: от сети переменного тока 220 В
Габариты: 160х130х90 мм (блок измерения и сигнализации ЭССА-СО), 210х182х90 мм (БИС для ЭССА-СО-СН4), 110х100х55 (измерительный преобр. CH4), 200х140х75 мм (блок реле клапана)
Масса: 1,0 кг (БИС ЭССА-СО), 1,25 кг (БИС ЭССА-СО-СН4), 0,4 кг (измерительный преобразователь CH4), 1,0 кг (блок реле клапана)
Гарантийный срок: 1,5 года
Межповерочный интервал: 1 год

>>>Опросный лист

Печать


ЭССА исполнение МБ

стационарный газоанализатор

ЭССА исполнение МБ



Газоанализаторы ЭССА исполнение МБ

Цена без НДС, руб.

Цена с НДС, руб.

ЭССА-СО стационарный газоанализатор оксида углерода (СО) исполнение МБ 12000
14160
ЭССА-СО-СН4/1 стационарный газоанализатор 1 канал - оксид углерода (СО), и 1 канал - метан (СН4), исполнение МБ с выносным измерительными преобразователем на метан. 17600
20768
ЭССА-СО-СН4/2 стационарный газоанализатор 1 канал - оксид углерода (СО), и 2 канала - метан (СН4), исполнение МБ с выносными измерительными преобразователями на метан 23150
27317

Посмотреть все ценыВсе цены

Номер в Госреестре 17424-03 Разрешение Госгортехнадзора на применение № РРС 04-9212 Выполнены в соответствии с РД 12-341-00.

Назначение газоанализатора ЭССА МБ

Газоанализаторы ЭССА-СО, ЭССА-СО-СН4 исполнения МБ (моноблочное) представляют собой автоматические стационарные приборы непрерывного действия, предназначенные для измерения массовой концентрации оксида углерода и метана в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентраций оксида углерода (СО) и метана (СН4) - ПОРОГ 1 и ПОРОГ 2, а также для управления вторичными устройствами - исполнительными элементами систем вентиляции, звуковой и световой сигнализации и др.

Все части газоанализаторов ЭССА МБ изготовлены из коррозионно-стойких материалов или защищены коррозионно-стойкими покрытиями в соответствии с ГОСТ 9.301.

Способ отбора пробы ЭССА МБ - диффузионный.

Модификации газоанализатора ЭССА исп. МБ:


Метрологические характеристики газоанализатора ЭССА исп. МБ

Газоанализатор ЭССА исполнение МБ Тип ИП Измеряемые компоненты Диапазон измерения Порог 1 Порог 2
ЭССА-СО - СО

0 - 100 мг/м3

(0 - 300) мг/м3

20 мг/м3 100 мг/3
ЭССА-СО-СН4 - СО

0 - 100 мг/м3

(0 - 300) мг/м3

20 мг/м3 100 мг/м3
МН-2,5 СН4 0 - 2,2 % об. 0,44 % об. 0, 88 % об.



Примечание: Пороги срабатывания сигнализации могут иметь другие значения, лежащие внутри диапазонов измерений газоанализаторов ЭССА. Их значения указываются в паспорте на газоанализатор ЭССА исп. МБ.

Газоанализаторы ЭССА-СО, ЭССА-СО-СН4 имеют собственную для каждого канала и каждого порога световую сигнализацию о превышении концентрацией измеряемого компонента величин, заданных как пороги срабатывания сигнализации.

В газоанализаторах ЭССА МБ имеется общая для всех измерительных каналов звуковая сигнализация о превышении концентрациями величин, заданных как ПОРОГ 2. Для включения сигнализации достаточно превышения порога срабатывания сигнализации ПОРОГ 2 по одному из каналов.

В блоке индикации и сигнализации (БИС) газоанализаторов ЭССА МБ установлены реле, срабатывающие при превышении концентрацией величины, заданной как порог сигнализации:

Для включения реле достаточно превышения порога срабатывания сигнализации по одному из каналов.



ЭССА-СО

ЭССА

Цена от 14 160 руб. с НДС


Посмотреть все ценыВсе цены



Назначение газоанализатора ЭССА-СО

Газоанализатор ЭССА-CO предназначен для измерения содержания оксида углерода (СО) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2), управления исполнительными устройствами

Устройство газоанализатора ЭССА-CO

Газоанализатор ЭССА-CO состоит из блока измерения и сигнализации (БИС) со встроенным в него электрохимическим сенсором оксида углерода,  имеет два порога сигнализации. В газоанализаторах ЭССА-CO используются долговечные ячейки английского производства. Конструкция газоанализатора предназначена для настенного монтажа.

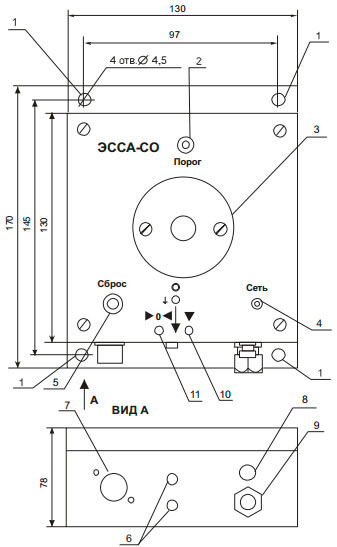

Внешний вид газоанализатора ЭССА-СО исп. МБ

внешний вид газоанализатора эсса-со исполение мб



1 - монтажное отверстие; 2 - светодиод сигнализации ПОРОГ; 3 - детектор СО; 4 - светодиод ПИТАНИЕ; 5 - кнопка СБРОС; 6 - гнезда контрольных точек;7 - разъем для подключения внешних исполнительных устройств; 8 - предохранитель; 9 - кабельный ввод сетевого шнура; 10 - резистор установки чувствительности; 11 - резистор установки нуля.





ЭССА-СО-СН4

Эсса-Со-СН4 исполнение мб стационарный газоанализатор измерительный преобразователь метана СН4 для ЭССА-СО-СН4 МБ

Цена от 14 160 руб. с НДС


Посмотреть все ценыВсе цены



Назначение газоанализатора ЭССА-СО-СН4

Газоанализатор ЭССА-CO-CH4 предназначен для измерения содержания оксида углерода (СО) и метана (СН4) в воздухе рабочей зоны, сигнализации о двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2), управления исполнительными устройствами.

Устройство газоанализатора ЭССА-CO-CH4

Газоанализатор ЭССА-СО-СН4 состоит из блока индикации и сигнализации БИС со встроенным в него электрохимическим детектором оксида углерода (измерительный канал СО), одного или двух выносных измерительных преобразователей (ИП) метана.

БИС соединяется с ИП метана измерительным кабелем (экранированным, 3-х жильным), образуя измерительный канал СН4.

Газоанализатор ЭССА-CO-CH4 имеет два порога сигнализации для каждого измеряемого компонента. Конструкция газоанализатора предназначена для настенного монтажа.

Газоанализаторы ЭССА-СО-СН4 имеют реле НЕИСПРАВНОСТЬ, срабатывающее при обрыве, коротком замыкании измерительного кабеля, а также при некоторых неисправностях ИП метана и при обесточивании БИС. Каждое реле, кроме реле НЕИСПРАВНОСТЬ, имеет пару замыкающих и пару размыкающих контактов. Реле НЕИСПРАВНОСТЬ имеет только пару замыкающих контактов. Контакты реле не имеют гальванической связи с электрическими цепями газоанализатора – «сухие» контакты. Контакты реле предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 50 Гц. Коммутируемый ток контактами реле может иметь значения от 0,1 до 3,0 А при напряжении от 12 до 220 В.



Газоанализаторы ЭССА-CO-CH4 могут комплектоваться блоком реле клапана БРК-1 и пультом сигнализации ПС-1.



Блок реле клапана БРК-1 предназначен для управления электромагнитным клапаном питанием 220 В, установленным на входе газопровода в котельную. Блок обеспечивает автоматическое закрытие клапана при следующих событиях:

В блоке БРК-1 предусмотрена возможность подключение пульта сигнализации и управление вентиляцией. Блок БРК-1 имеет два реле для управления клапаном с электропитанием 220 В и вентиляцией. Каждое реле, установленное в блоке, имеет пару замыкающих контактов. Коммутируемый ток контактами реле может иметь значения до 8,0 А при напряжении до 250 В.

На лицевой панели блока размещены светодиоды световой сигнализации ПОРОГ2 СО, ПОРОГ2 СН4, ПОЖАР, НЕИСПРАВНОСТЬ, светодиоды положения клапана – КЛАПАН ОТКРЫТ и КЛАПАН ЗАКРЫТ, кнопки ручного управления клапаном - КЛАПАН ОТКРЫТ и КЛАПАН ЗАКРЫТ.

На нижней панели блока  расположены кабельные вводы для подключения к блоку релейных сигналов  CO ПОРОГ1, CO ПОРОГ2, CH4 ПОРОГ1, CH4 ПОРОГ2, НЕИСПРАВНОСТЬ от газоанализатора, релейного сигнала «Пожар» от сигнализатора пожара, релейных выходов  управления клапаном и вентиляцией, кабельный ввод для подключения пульта сигнализации.

При возникновении одного из событий (превышении концентрациями величин, заданных как ПОРОГ2 по каналам СО и/или СН4; срабатывании пожарной сигнализации) загорается соответствующий событию светодиод на лицевой панели, гаснет светодиод КЛАПАН ОТКРЫТ, загорается светодиод КЛАПАН ЗАКРЫТ. Светодиод НЕИСПРАВНОСТЬ дублирует соответствующий сигнал от газоанализатора. Клапан также закрывается при отключении питания блока.



Внешний вид блока индикации и сигнализации БИС газоанализатора ЭССА-СО-СН4 исп. МБ

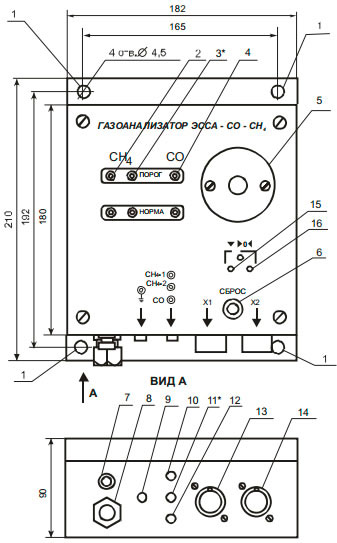

Внешний вид газоанализатора ЭССА-СО-СН4 исп. МБ



1 - монтажное отверстие; 2 - светодиоды 1-го измерительного канала СН4; 3*- светодиоды 2-го измерительного канала СН4; 4 - светодиоды измерительного канала СО; 5 - детектор СО; 6 - кнопка СБРОС; 7 - предохранитель; 8 - кабельный ввод сетевого кабеля; 9 - гнездо «общий»; 10 - гнездо контрольной точки 1-го измерительного канала СН4; 11* - гнездо контрольной точки 2-го измерительного канала СН4; 12 - гнездо контрольной точки измерительного канала СО; 13 - разъем для подключения ИП СН4; 14 - разъем для подключения внешних исполнительных устройств; 15**- резистор установки чувствительности измерительного канала СО; 16**- резистор установки нуля измерительного канала СО. * - только для ЭССА-СО-СН4/2 ** - закрыты заглушкой, на рис. не показана.

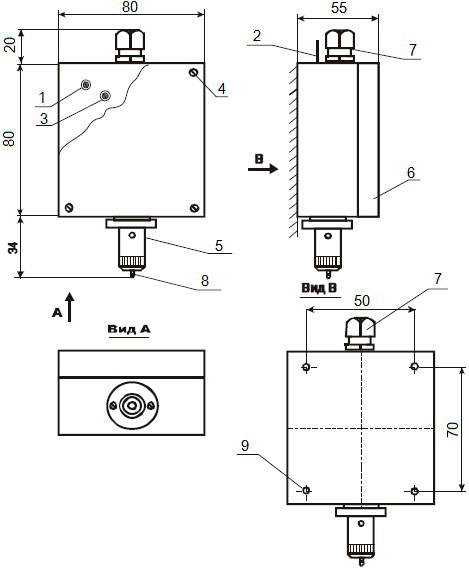

Внешний вид измерительного преобразователя метана для ЭССА-СО-СН4 исп. МБ

Внешний вид измерительного преобразователя метана для ЭССА-СО-СН4 исп. МБ



1 - резистор установки нуля; 2 - монтажная петля; 3 - резистор установки чувствительности; 4 - винт крепления крышки (4 шт.); 5 - детектор; 6 - съемная крышка; 7 - кабельный ввод кабеля к БИС; 9 - монтажное отверстие.

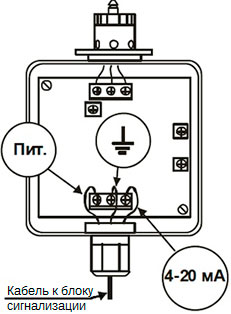

Схема соединения измерительного преобразователя метана с клеммником с измерительным кабелем

Схема соединения измерительного преобразователя метана с клеммником с измерительным кабелем

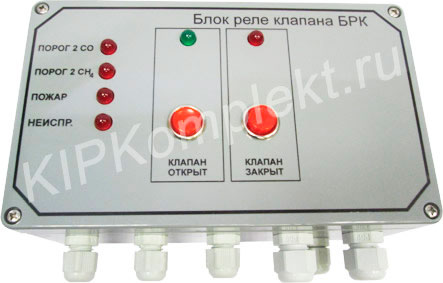

Внешний вид блока реле клапана БРК-1 для газоанализатора ЭССА-CO-CH4 исп. МБ

Внешний вид блока реле клапана БРК-1

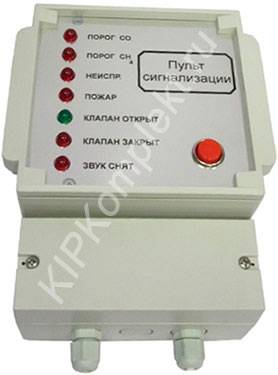

Внешний вид пульта сигнализации ПС-1 для газоанализатора ЭССА-CO-CH4 исп. БМ

Внешний вид пульта сигнализации ПС-1



Пульт сигнализации ПС-1 предназначен для формирования звуковых и световых сигналов с целью оповещения персонала о наступлении следующих событий:

Конструкция пульта предназначена для настенного монтажа. Пульт устанавливается в помещении, в котором находится обслуживающий персонал, и соединяется с газоанализатором / газосигнализатором и сигнализатором пожара через блок реле клапана.





Технические характеристики газоанализаторов ЭССА исп. МБ

Характеристики ЭССА-СО-СН4/(2) Значения

Принцип измерения ЭССА-CO-CH4:

- оксид углерода

- метан



электрохимический

термокаталитический

Основная погрешность измерения, %:

- приведенной, СО в диапазоне 0 - 20 мг/м3

- относительной, СО в диапазоне 20 - 100 мг/м3

- приведенной, СН в диапазоне измерения



±20

±20

±10

Число порогов сигнализации ЭССА МБ

- по каналу СО

- по каналу СН4



2

2

Сигнализация ЭССА МБ световая, релейные сигналы (отдельно по каждому компоненту), звуковая (общая)
Реле коммутируемый ток 3 А, 220 В

Гарантийный срок службы сенсора, лет:

- сенсор оксида углерода,

- сенсор метана



10

1

Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*:

- 0,50 мм2

- 0,35 мм2

- 0,20 мм2

- 0,12 мм2



1200 / 310 (для датчика СН4)

870 / 220 (для датчика СН4)

520 / 130 (для датчика СН4)

300 / 75 (для датчика СН4)

Время выхода газоанализатора на режим после включения, не более, мин. 30

Время установления показаний газоанализатора ЭССА МБ, с, не более:

- по каналу СО,

- по каналу СН4



90

15

Время срабатывания сигнализации при превышении установленного порогового значения в 1,5 раза, с, не более:

- по каналу СО

- по каналу СН4





60

15

Степень пылевлагозащиты:

- блок индикации и сигнализации ЭССА-СО, ЭССА-СО-СН4,

- ИП метана



не ниже IP40

не ниже IP54

Потребляемая мощность:

- ЭССА-СО

- ЭССА-СО-СН4/1
- ЭССА-СО-СН4/2

- пульт сигнализации ПС-1

- блок реле клапана БРК-1



3,0 ВА

8,6 ВА

11,1 ВА

5 ВА

5 ВА (без электромагнитного клапана и вентиляции)

Габаритные размеры, мм:

- блок измерения и сигнализации ЭССА-СО,

- блок измерения и сигнализации ЭССА-СО-СН4,

- блок реле клапана БРК-1,

- пульт сигнализации ПС-1

- ИП метана



160х130х90

210х182х90

200х140х75

210х150х91

110х100х55

Масса, кг:

- блок измерения и сигнализации ЭССА-СО,

- блок измерения и сигнализации ЭССА-СО-СН4,

- блок реле клапана БРК-1,

- рульт сигнализации ПС-1

- ИП метана



1,0

1,25

1,0

1,0

0,4

Срок службы:

- газоанализатор,

- электрохимический сенсор,

- термокаталитический сенсор



10 лет

10 лет

1 год

Межповерочный интервал газоанализатора ЭССА МБ, мес. 12
Гарантийный срок эксплуатации газоанализатора ЭССА МБ, мес. 18
Условия эксплуатации газоанализаторов ЭССА исполнения МБ
Температура окружающей среды от 0 до 45°С
Относительная влажность от 30 до 95% (без конденсации влаги)
Атмосферное давление

84 - 106,7 кПа (630 - 800 мм рт.ст.)



* - кабель поставляется по отдельному заказу.



Комплект поставки газоанализатора ЭССА исп. МБ

Наименование Количество

1. Блок измерения и сигнализации:

- ЭССА-СО или

- ЭССА-СО-СН4

1 шт.
2. Измерительный преобразователь МН-2,5
1 (2) шт.
3. Насадка градуировочная ЯРКГ6.471.004 1 шт.
4. Вставка плавкая 0.25 А ВПТ6-2 только ЭССА-СО-СН4 определяется при заказе
5. Вставка плавкая 0.16 А ВПТ6-2 определяется при заказе
6. Розетка кабельная 2РМ24КПН19Г1В1 1 шт.
7. Вилка кабельная только для ЭССА-СО-СН4 2РМ24КПН19Ш1В1
8. Руководство по эксплуатации ЯРКГ1.550.001РЭ 1 экз.
9. Паспорт ЯРКГ1.550.001ПС 1 экз.
10. Методика поверки – Приложение А к Руководству по эксплуатации 1 экз.
Дополнительно по спец. заказу поставляются:
11. Блок реле клапана БРК-1 для ЭССА-СО-СН4 1 шт.
12. Пульт сигнализации ПС-1 для ЭССА-СО-СН4 1 шт.





Максимальная ДЛИНА ЛИНИИ СВЯЗИ между БИС и ИП, при сечении жил кабеля:

- 0,50 мм2 - 1200 м (все ИП, кроме МН-2,5), 310 м (ИП МН-2,5);

- 0,35 мм2 - 870 м (все ИП, кроме МН-2,5), 220 м (ИП МН-2,5);

- 0,20 мм2 - 520 м (все ИП, кроме МН-2,5), 130 м (ИП МН-2,5);

- 0,12 мм2 - 300 м (все ИП, кроме МН-2,5), 75 м (ИП МН-2,5)..



Марка кабеля - для соединения ИП метана и БС используется экранированный кабель КСПЭВГ или аналогичный с числом жил не менее трех; для соединения ИП других компонентов и БС используется двухжильный экранированный кабель КСПЭВГ или аналогичный.





Скачать опросный лист



Скачать руководство по эксплуатации


Цены актуальны на 22.04.18 г.

Прайс-лист:

Газоанализаторы ЭССА исполнение МБЦена без НДС, руб.Цена с НДС, руб.
ЭССА-СО стационарный газоанализатор оксида углерода (СО) исполнение МБ 1200014160
ЭССА-СО-СН4/1 стационарный газоанализатор 1 канал - оксид углерода (СО), и 1 канал - метан (СН4), исполнение МБ с выносным измерительными преобразователем на метан. 1760020768
ЭССА-СО-СН4/2 стационарный газоанализатор 1 канал - оксид углерода (СО), и 2 канала - метан (СН4), исполнение МБ с выносными измерительными преобразователями на метан 2315027317
Дополнительное оснащениеЦена без НДС, руб.Цена с НДС, руб.
Блок реле клапана БРК для ЭССА-СО-СН455506549
Пульт сигнализации для ЭССА-СО-СН457506785
ЗИП к приборуЦена без НДС, руб.Цена с НДС, руб.
Блок измерения и сигнализации ЭССА-СО исп. МБ ЯРКГ2840012по запросупо запросу
Блок управления и сигнализации ЭССА-СО-СН4/2 исп. МБ с БУК ЯРКГ2840045по запросупо запросу
Блок управления и сигнализации ЭССА-СО-СН4/2 исп. МБ ЯРКГ2840014 по запросупо запросу
Измерительный преобразователь МН-2,5 для ЭССА исп. МБ ЯРКГ2840001–15по запросупо запросу





Описание прибора Газоанализаторы ЭССА исполнение МБ на KIPKomplekt.RU



Предусмотрены скидки в зависимости от количества заказываемого оборудования. Для того чтобы узнать точную цену, присылайте заявки на e-mail gaz@kipkomplekt.ru или на факс (347) 246-43-34 с обратными контактными данными.

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний "Автотрейдинг" и "ЖелДорЭкспедиция", в отдельных случаях - службами доставки "Даймекс" или "PONY EXPRESS".

На всю представленную продукцию распространяются гарантийные обязательства Завода - Производителя.
